LINECARD TA23B4xxx   SMD POGO PIN 3 Pos. with Plastic

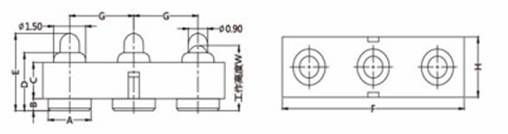

		Dimension Table (mm)
		A	B	C	D	E	F	G	H	I		No of Pin	O. force  gr.
TA23B4001		1,8	0,4	1,5	1,8	2,5	7,6	2,5	2,5	2,0		3	65 ±15
TA23B4001
TA23B4002		1,8	0,4	1,5	2,0	2,7	7,6	2,5	2,5	2,2		3	65 ±15
TA23B4002												3
TA23B4003		1,8	0,4	1,5	2,2	2,9	7,6	2,5	2,5	2,4		3	75 ±15
TA23B4003												3
TA23B4004		2,0	0,5	1,5	2,4	3,2	7,6	2,5	2,5	2,6		3	85 ±15
TA23B4004												3
TA23B4005		2,0	0,5	1,5	2,6	3,4	7,6	2,5	2,5	2,8		3	85 ±15
TA23B4005												3
TA23B4006		2,0	0,5	1,5	2,8	3,7	7,6	2,5	2,5	3,0		3	85 ±15
TA23B4006												3
TA23B4007		2,0	0,5	1,5	3,0	3,9	7,6	2,5	2,5	3,2		3	85 ±15
TA23B4007												3
TA23B4008		2,0	0,5	1,5	3,2	4,2	7,6	2,5	2,5	3,4		3	85 ±15
TA23B4008												3
TA23B4009		2,0	0,5	1,5	3,4	4,4	7,6	2,5	2,5	3,6		3	85 ±15
TA23B4009												3
TA23B4010		2,0	0,5	1,5	3,6	4,6	7,6	2,5	2,5	3,8		3	85 ±15
TA23B4010												3
TA23B4011		2,0	0,5	1,5	3,8	4,8	7,6	2,5	2,5	4,0		3	85 ±15
TA23B4011												3
TA23B4012		2,0	0,5	1,5	4,0	5,0	7,6	2,5	2,5	4,2		3	85 ±15
TA23B4012												3
TA23B4013		2,0	0,5	1,5	4,4	5,4	7,6	2,5	2,5	4,4		3	85 ±15
TA23B4013												3
TA23B4014		2,0	0,5	1,5	4,4	5,6	7,6	2,5	2,5	4,6		3	85 ±15
TA23B4014												3
TA23B4015		2,0	0,5	1,5	4,6	5,8	7,6	2,5	2,5	4,8		3	85 ±15
TA23B4015												3
TA23B4016		2,0	0,5	1,5	4,8	6,0	7,6	2,5	2,5	5,0		3	85 ±15
TA23B4016												3
TA23B4017		2,0	0,5	1,5	5,0	6,2	7,6	2,5	2,5	5,2		3	100 ±20
TA23B4017												3
TA23B4018		2,0	0,5	1,5	5,2	6,5	7,6	2,5	2,5	5,4		3	100 ±20
TA23B4018												3
TA23B4019		2,0	0,5	1,5	5,4	6,6	7,6	2,5	2,5	5,6		3	100 ±20
TA23B4019												3
TA23B4020		2,0	0,5	1,5	5,6	6,9	7,6	2,5	2,5	5,8		3	100 ±20
TA23B4020												3
TA23B4021		2,0	0,5	1,5	5,8	7,2	7,6	2,5	2,5	6,0		3	100 ±20
TA23B4021												3
TA23B4022		2,0	0,5	1,5	6,0	7,4	7,6	2,5	2,5	6,2		3	100 ±20
TA23B4022												3
TA23B4023		2,0	0,5	1,5	6,2	7,6	7,6	2,5	2,5	6,4		3	100 ±20
TA23B4023												3
TA23B4024		2,0	0,5	1,5	6,4	7,8	7,6	2,5	2,5	6,6		3	100 ±20
TA23B4024												3
TA23B4025		2,0	0,5	1,5	6,6	8,0	7,6	2,5	2,5	6,8		3	100 ±20
TA23B4025												3
TA23B4026		2,0	0,5	1,5	6,8	8,2	7,6	2,5	2,5	7,0		3	100 ±20
TA23B4026												3
TA23B4027		2,0	0,5	1,5	7,0	8,4	7,6	2,5	2,5	7,2		3	100 ±20
TA23B4027												3
TA23B4028		1,8	0,4	1,5	1,8	2,5	7,6	2,5	2,5	2,0		3	65 ±15
TA23B4028												3
TA23B4029		1,8	0,4	1,5	2,0	2,7	8,6	2,8	2,7	2,2		3	65 ±15
TA23B4029												3
TA23B4030		1,8	0,4	1,5	2,2	2,9	8,6	2,8	2,7	2,4		3	75 ±15
TA23B4030												3
TA23B4031		2,0	0,5	1,5	2,4	3,2	8,6	2,8	2,7	2,6		3	85 ±15
TA23B4031												3
TA23B4032		2,0	0,5	1,5	2,6	3,4	8,6	2,8	2,7	2,8		3	85 ±15
TA23B4032												3
TA23B4033		2,0	0,5	1,5	2,8	3,7	8,6	2,8	2,7	3,0		3	85 ±15
TA23B4033												3
TA23B4034		2,0	0,5	1,5	3,0	3,9	8,6	2,8	2,7	3,2		3	85 ±15
TA23B4034												3
TA23B4035		2,0	0,5	1,5	3,2	4,2	8,6	2,8	2,7	3,4		3	85 ±15
TA23B4035												3
TA23B4036		2,0	0,5	1,5	3,4	4,4	8,6	2,8	2,7	3,6		3	85 ±15
TA23B4036												3
TA23B4037		2,0	0,5	1,5	3,6	4,6	8,6	2,8	2,7	3,8		3	85 ±15
TA23B4037												3
TA23B4038		2,0	0,5	1,5	3,8	4,8	8,6	2,8	2,7	4,0		3	85 ±15
TA23B4038												3
TA23B4039		2,0	0,5	1,5	4,0	5,0	8,6	2,8	2,7	4,2		3	85 ±15
TA23B4039												3
TA23B4040		2,0	0,5	1,5	4,2	5,4	8,6	2,8	2,7	4,4		3	85 ±15
TA23B4040												3
TA23B4041		2,0	0,5	1,5	4,4	5,6	8,6	2,8	2,7	4,6		3	85 ±15
TA23B4041												3
TA23B4042		2,0	0,5	1,5	4,6	5,8	8,6	2,8	2,7	4,8		3	85 ±15
TA23B4042												3
TA23B4043		2,0	0,5	1,5	4,8	6,0	8,6	2,8	2,7	5,0		3	85 ±15
TA23B4043												3
TA23B4044		2,0	0,5	1,5	5,0	6,2	8,6	2,8	2,7	5,2		3	85 ±15
TA23B4044												3
TA23B4045		2,0	0,5	1,5	5,2	6,5	8,6	2,8	2,7	5,4		3	100 ±20
TA23B4045												3
TA23B4046		2,0	0,5	1,5	5,4	6,6	8,6	2,8	2,7	5,6		3	100 ±20
TA23B4046												3
TA23B4047		2,0	0,5	1,5	5,6	6,9	8,6	2,8	2,7	5,8		3	100 ±20
TA23B4047												3
TA23B4048		2,0	0,5	1,5	5,8	7,2	8,6	2,8	2,7	6,0		3	100 ±20
TA23B4048												3
TA23B4049		2,0	0,5	1,5	6,0	7,4	8,6	2,8	2,7	6,2		3	100 ±20
TA23B4049												3
TA23B4050		2,0	0,5	1,5	6,2	7,6	8,6	2,8	2,7	6,4		3	100 ±20
TA23B4050												3
TA23B4051		2,0	0,5	1,5	6,4	7,8	8,6	2,8	2,7	6,6		3	100 ±20
TA23B4051												3
TA23B4052		2,0	0,5	1,5	6,6	8,0	8,6	2,8	2,7	6,8		3	100 ±20
TA23B4052												3
TA23B4053		2,0	0,5	1,5	6,8	8,2	8,6	2,8	2,7	7,0		3	100 ±20
TA23B4053												3
TA23B4054		2,0	0,5	1,5	7,0	8,4	8,6	2,8	2,7	7,2		3	100 ±20
TA23B4054												3
TA23B4055		2,5	0,5	1,5	7,2	8,6	8,6	2,8	2,7	7,4		3	100 ±20
TA23B4055												3
TA23B4056		2,5	0,5	1,5	7,4	8,8	8,6	2,8	2,7	7,6		3	100 ±20
TA23B4056												3
TA23B4057		2,5	0,5	1,5	7,6	9,0	8,6	2,8	2,7	7,8		3	100 ±20
TA23B4057												3
TA23B4058		2,5	0,5	1,5	7,8	9,2	8,6	2,8	2,7	8,0		3	100 ±20
TA23B4058												3
TA23B4059		2,5	0,5	1,5	8,0	9,4	8,6	2,8	2,7	8,2		3	100 ±20
TA23B4059												3
TA23B4060		2,5	0,5	1,5	8,2	9,6	8,6	2,8	2,7	8,4		3	100 ±20
TA23B4060												3
TA23B4061		2,5	0,5	1,5	8,2	9,8	8,6	2,8	2,7	8,6		3	100 ±20
TA23B4061												3
TA23B4062		2,5	0,5	1,5	8,2	10,0	8,6	2,8	2,7	8,8		3	100 ±20
TA23B4062												3
TA23B4063		2,5	0,5	1,5	8,2	10,2	8,6	2,8	2,7	9,0		3	100 ±20
TA23B4063												3
TA23B4064		2,5	0,5	1,5	8,2	10,4	8,6	2,8	2,7	9,2		3	100 ±20
TA23B4064												3
TA23B4065		2,5	0,5	1,5	8,2	10,6	8,6	2,8	2,7	9,4		3	100 ±20
TA23B4065												3
TA23B4066		2,5	0,5	1,5	8,2	10,8	8,6	2,8	2,7	9,6		3	100 ±20
TA23B4066												3
TA23B4067		2,5	0,5	1,5	8,2	11,0	8,6	2,8	2,7	9,8		3	100 ±20
TA23B4067												3
TA23B4068		2,5	0,5	1,5	8,2	11,2	8,6	2,8	2,7	10,0		3	100 ±20
TA23B4068												3
TA23B4069		1,8	0,4	1,5	1,8	2,5	8,6	3,0	2,5	2,0		3	65 ±15
TA23B4069												3
TA23B4070		1,8	0,4	1,5	2,0	2,7	8,6	3,0	2,5	2,2		3	65 ±15
TA23B4070												3
TA23B4071		1,8	0,4	1,5	2,2	2,9	8,6	3,0	2,5	2,4		3	75 ±15
TA23B4071												3
TA23B4072		2,0	0,5	1,5	2,4	3,2	8,6	3,0	2,5	2,6		3	85 ±15
TA23B4072												3
TA23B4073		2,0	0,5	1,5	2,6	3,4	8,6	3,0	2,5	2,8		3	85 ±15
TA23B4073												3
TA23B4074		2,0	0,5	1,5	2,8	3,7	8,6	3,0	2,5	3,0		3	85 ±15
TA23B4074												3
TA23B4075		2,0	0,5	1,5	3,0	3,9	8,6	3,0	2,5	3,2		3	85 ±15
TA23B4075												3
TA23B4076		2,0	0,5	1,5	3,2	4,2	8,6	3,0	2,5	3,4		3	85 ±15
TA23B4076												3
TA23B4077		2,0	0,5	1,5	3,4	4,4	8,6	3,0	2,5	3,6		3	85 ±15
TA23B4077												3
TA23B4078		2,0	0,5	1,5	3,6	4,6	8,6	3,0	2,5	3,8		3	85 ±15
TA23B4078												3
TA23B4079		2,0	0,5	1,5	3,8	4,8	8,6	3,0	2,5	4,0		3	85 ±15
TA23B4079												3
TA23B4080		2,0	0,5	1,5	4,0	5,0	8,6	3,0	2,5	4,2		3	85 ±15
TA23B4080												3
TA23B4081		2,0	0,5	1,5	4,2	5,4	8,6	3,0	2,5	4,4		3	85 ±15
TA23B4081												3
TA23B4082		2,0	0,5	1,5	4,4	5,6	8,6	3,0	2,5	4,6		3	85 ±15
TA23B4082												3
TA23B4083		2,0	0,5	1,5	4,6	5,8	8,6	3,0	2,5	4,8		3	85 ±15
TA23B4083												3
TA23B4084		2,0	0,5	1,5	4,8	6,0	8,6	3,0	2,5	5,0		3	85 ±15
TA23B4084												3
TA23B4085		2,0	0,5	1,5	5,0	6,2	8,6	3,0	2,5	5,2		3	100 ±20
TA23B4085												3
TA23B4086		2,0	0,5	1,5	5,2	6,5	8,6	3,0	2,5	5,4		3	100 ±20
TA23B4086												3
TA23B4087		2,0	0,5	1,5	5,4	6,6	8,6	3,0	2,5	5,6		3	100 ±20
TA23B4087												3
TA23B4088		2,0	0,5	1,5	5,6	6,9	8,6	3,0	2,5	5,8		3	100 ±20
TA23B4088												3
TA23B4089		2,0	0,5	1,5	5,8	7,2	8,6	3,0	2,5	6,0		3	100 ±20
TA23B4089												3
TA23B4090		2,0	0,5	1,5	6,0	7,4	8,6	3,0	2,5	6,2		3	100 ±20
TA23B4090												3
TA23B4091		2,0	0,5	1,5	6,2	7,6	8,6	3,0	2,5	6,4		3	100 ±20
TA23B4091												3
TA23B4092		2,0	0,5	1,5	6,4	7,8	8,6	3,0	2,5	6,6		3	100 ±20
TA23B4092												3
TA23B4093		2,0	0,5	1,5	6,6	8,0	8,6	3,0	2,5	6,8		3	100 ±20
TA23B4093												3
TA23B4094		2,0	0,5	1,5	6,8	8,2	8,6	3,0	2,5	7,0		3	100 ±20
TA23B4094												3
TA23B4095		2,0	0,5	1,5	7,0	8,4	8,6	3,0	2,5	7,2		3	100 ±20
TA23B4095												3
TA23B4096		2,5	0,5	1,5	7,2	8,6	8,6	3,0	2,5	7,4		3	100 ±20
TA23B4096												3
TA23B4097		2,5	0,5	1,5	7,4	8,8	8,6	3,0	2,5	7,6		3	100 ±20
TA23B4097												3
TA23B4098		2,5	0,5	1,5	7,6	9,0	8,6	3,0	2,5	7,8		3	100 ±20
TA23B4098												3
TA23B4099		2,5	0,5	1,5	7,8	9,2	8,6	3,0	2,5	8,0		3	100 ±20
TA23B4099												3
TA23B4100		2,5	0,5	1,5	8,0	9,4	8,6	3,0	2,5	8,2		3	100 ±20
TA23B4100												3
TA23B4101		2,5	0,5	1,5	8,2	9,6	8,6	3,0	2,5	8,4		3	100 ±20
TA23B4101												3
TA23B4102		2,5	0,5	1,5	8,2	9,8	8,6	3,0	2,5	8,6		3	100 ±20
TA23B4102												3
TA23B4103		2,5	0,5	1,5	8,2	10,0	8,6	3,0	2,5	8,8		3	100 ±20
TA23B4103												3
TA23B4104		2,5	0,5	1,5	8,2	10,2	8,6	3,0	2,5	9,0		3	100 ±20
TA23B4104												3
TA23B4105		2,5	0,5	1,5	8,2	10,4	8,6	3,0	2,5	9,2		3	100 ±20
TA23B4105												3
TA23B4106		2,5	0,5	1,5	8,2	10,6	8,6	3,0	2,5	9,4		3	100 ±20
TA23B4106												3
TA23B4107		2,5	0,5	1,5	8,2	10,8	8,6	3,0	2,5	9,6		3	100 ±20
TA23B4107												3
TA23B4108		2,5	0,5	1,5	8,2	11,0	8,6	3,0	2,5	9,8		3	100 ±20
TA23B4108												3
TA23B4109		2,5	0,5	1,5	8,2	11,2	8,6	3,0	2,5	10,0		3	100 ±20
TA23B4109												3
TA23B4110		1,8	0,4	1,5	1,8	2,5	10,6	4,0	2,5	2,0		3	65 ±15
TA23B4110												3
TA23B4111		1,8	0,4	1,5	2,0	2,7	10,6	4,0	2,5	2,2		3	65 ±15
TA23B4111												3
TA23B4112		1,8	0,4	1,5	2,2	2,9	10,6	4,0	2,5	2,4		3	75 ±15
TA23B4112												3
TA23B4113		2,0	0,5	1,5	2,4	3,2	10,6	4,0	2,5	2,6		3	85 ±15
TA23B4113												3
TA23B4114		2,0	0,5	1,5	2,6	3,4	10,6	4,0	2,5	2,8		3	85 ±15
TA23B4114												3
TA23B4115		2,0	0,5	1,5	2,8	3,7	10,6	4,0	2,5	3,0		3	85 ±15
TA23B4115												3
TA23B4116		2,0	0,5	1,5	3,0	3,9	10,6	4,0	2,5	3,2		3	85 ±15
TA23B4116												3
TA23B4117		2,0	0,5	1,5	3,2	4,2	10,6	4,0	2,5	3,4		3	85 ±15
TA23B4117												3
TA23B4118		2,0	0,5	1,5	3,4	4,4	10,6	4,0	2,5	3,6		3	85 ±15
TA23B4118												3
TA23B4119		2,0	0,5	1,5	3,6	4,6	10,6	4,0	2,5	3,8		3	85 ±15
TA23B4119												3
TA23B4120		2,0	0,5	1,5	3,8	4,8	10,6	4,0	2,5	4,0		3	85 ±15
TA23B4120												3
TA23B4121		2,0	0,5	1,5	4,0	5,0	10,6	4,0	2,5	4,2		3	85 ±15
TA23B4121												3
TA23B4122		2,0	0,5	1,5	4,2	5,4	10,6	4,0	2,5	4,4		3	85 ±15
TA23B4122												3
TA23B4123		2,0	0,5	1,5	4,4	5,6	10,6	4,0	2,5	4,6		3	85 ±15
TA23B4123												3
TA23B4124		2,0	0,5	1,5	4,6	5,8	10,6	4,0	2,5	4,8		3	85 ±15
TA23B4124												3
TA23B4125		2,0	0,5	1,5	4,8	6,0	10,6	4,0	2,5	5,0		3	100 ±20
TA23B4125												3
TA23B4126		2,0	0,5	1,5	5,0	6,2	10,6	4,0	2,5	5,2		3	100 ±20
TA23B4126												3
TA23B4127		2,0	0,5	1,5	5,2	6,5	10,6	4,0	2,5	5,4		3	100 ±20
TA23B4127												3
TA23B4128		2,0	0,5	1,5	5,4	6,6	10,6	4,0	2,5	5,6		3	100 ±20
TA23B4128												3
TA23B4129		2,0	0,5	1,5	5,6	6,9	10,6	4,0	2,5	5,8		3	100 ±20
TA23B4129												3
TA23B4130		2,0	0,5	1,5	5,8	7,2	10,6	4,0	2,5	6,0		3	100 ±20
TA23B4130												3
TA23B4131		2,0	0,5	1,5	6,0	7,4	10,6	4,0	2,5	6,2		3	100 ±20
TA23B4131												3
TA23B4132		2,0	0,5	1,5	6,2	7,6	10,6	4,0	2,5	6,4		3	100 ±20
TA23B4132												3
TA23B4133		2,0	0,5	1,5	6,4	7,8	10,6	4,0	2,5	6,6		3	100 ±20
TA23B4133												3
TA23B4134		2,0	0,5	1,5	6,6	8,0	10,6	4,0	2,5	6,8		3	100 ±20
TA23B4134												3
TA23B4135		2,0	0,5	1,5	6,8	8,2	10,6	4,0	2,5	7,0		3	100 ±20
TA23B4135												3
TA23B4136		2,0	0,5	1,5	7,0	8,4	10,6	4,0	2,5	7,2		3	100 ±20
TA23B4136												3
TA23B4137		2,5	0,5	1,5	7,2	8,6	10,6	4,0	2,5	7,4		3	100 ±20
TA23B4137												3
TA23B4138		2,5	0,5	1,5	7,4	8,8	10,6	4,0	2,5	7,6		3	100 ±20
TA23B4138												3
TA23B4139		2,5	0,5	1,5	7,6	9,0	10,6	4,0	2,5	7,8		3	100 ±20
TA23B4139												3
TA23B4140		2,5	0,5	1,5	7,8	9,2	10,6	4,0	2,5	8,0		3	100 ±20
TA23B4140												3
TA23B4141		2,5	0,5	1,5	8,0	9,4	10,6	4,0	2,5	8,2		3	100 ±20
TA23B4141												3
TA23B4142		2,5	0,5	1,5	8,2	9,6	10,6	4,0	2,5	8,4		3	100 ±20
TA23B4142												3
TA23B4143		2,5	0,5	1,5	8,2	9,8	10,6	4,0	2,5	8,6		3	100 ±20
TA23B4143												3
TA23B4144		2,5	0,5	1,5	8,2	10,0	10,6	4,0	2,5	8,8		3	100 ±20
TA23B4144												3
TA23B4145		2,5	0,5	1,5	8,2	10,2	10,6	4,0	2,5	9,0		3	100 ±20
TA23B4145												3
TA23B4146		2,5	0,5	1,5	8,2	10,4	10,6	4,0	2,5	9,2		3	100 ±20
TA23B4146												3
TA23B4147		2,5	0,5	1,5	8,2	10,6	10,6	4,0	2,5	9,4		3	100 ±20
TA23B4147												3
TA23B4148		2,5	0,5	1,5	8,2	10,8	10,6	4,0	2,5	9,6		3	100 ±20
TA23B4148												3
TA23B4149		2,5	0,5	1,5	8,2	11,0	10,6	4,0	2,5	9,8		3	100 ±20
TA23B4149												3
TA23B4150		2,5	0,5	1,5	8,2	11,2	10,6	4,0	2,5	10,0		3	100 ±20
TA23B4150												3
TA23B4153
